Modulação por Código de Pulso Diferencial - DPCM
O objetivo da técnica diferencial é a redução da redundância do sinal de voz. Para isso é analisada somente a diferença entre as amostras sucessivas. Isto implica em um número menor de níveis de quantização. Na figura 01, é mostrado o diagrama de blocos de um DPCM.
|

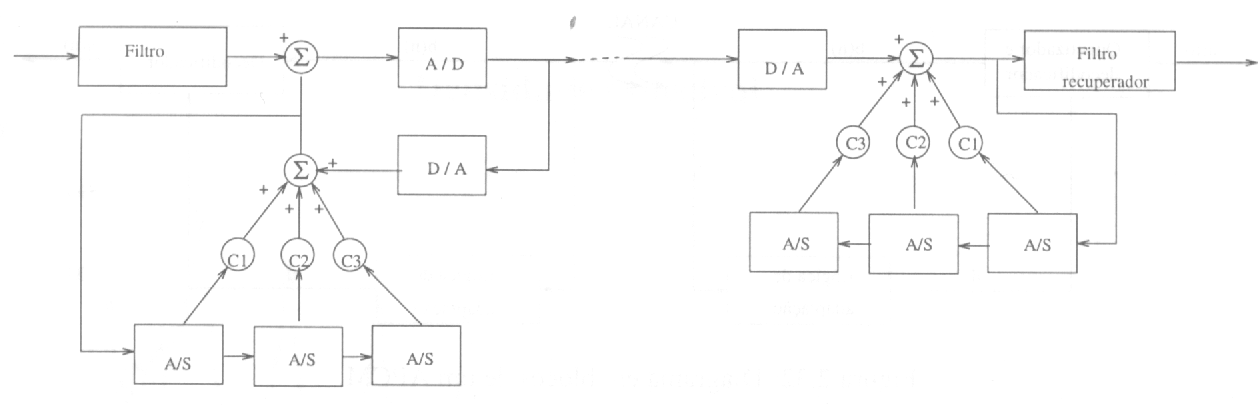

Figura 01 - Diagrama de blocos de um DPCM
Os codificadores ADPCM (adaptive differencial pulse code modulation) empregam quantização e/ou predição adaptativas. A predição adaptativa consiste num ajuste dinâmico do preditor, de acordo com as variações no sinal de voz. Codificadores ADPCM apresentam boa qualidade para taxas entre 24 e 48 kbps. Nas figuras 02 e 03 é mostrado o diagrama em blocos de um codificador ADPCM e de um decodificador ADPCM, respectivamente.
 |

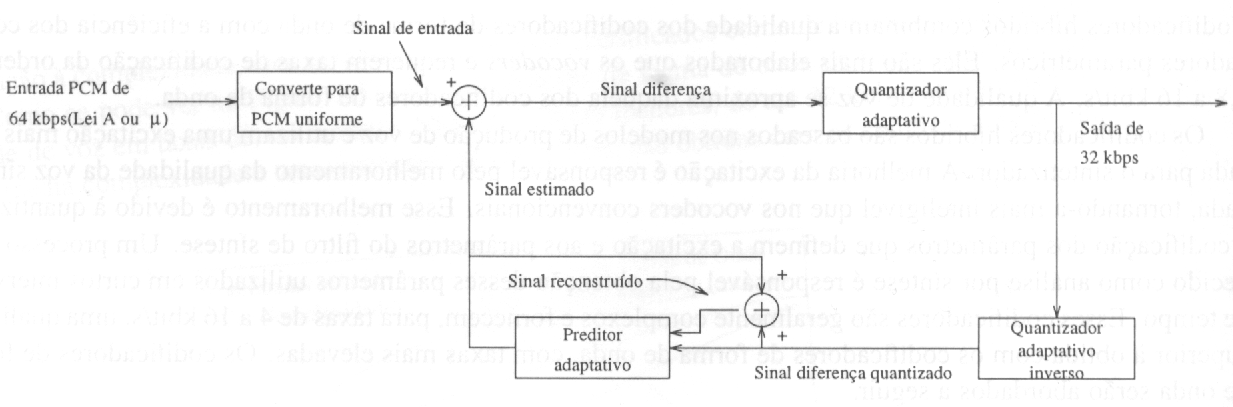

Figura 02 - Diagrama de blocos de um codificador ADPCM
 |

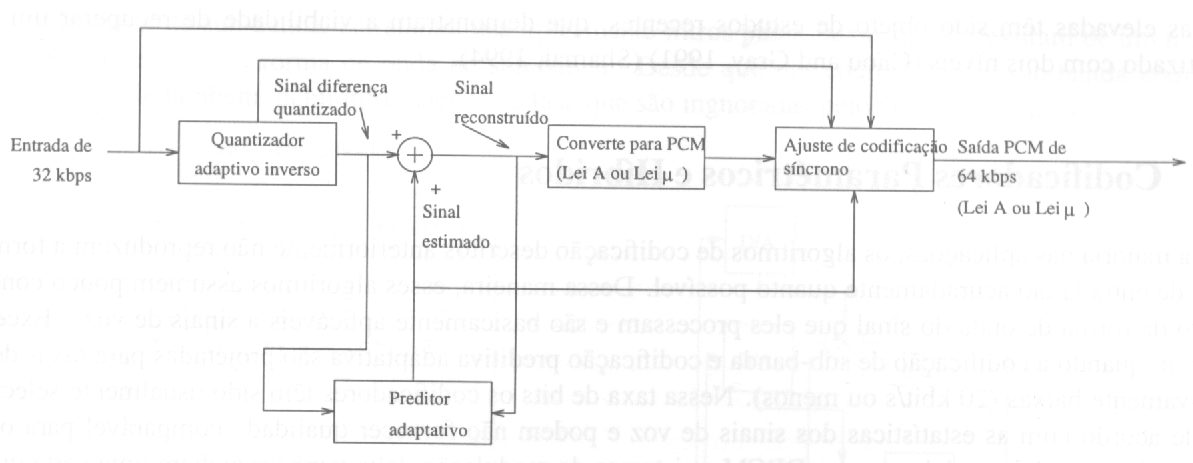

Figura 03 - Diagrama de blocos de um decodificador ADPCM (transmissor)
